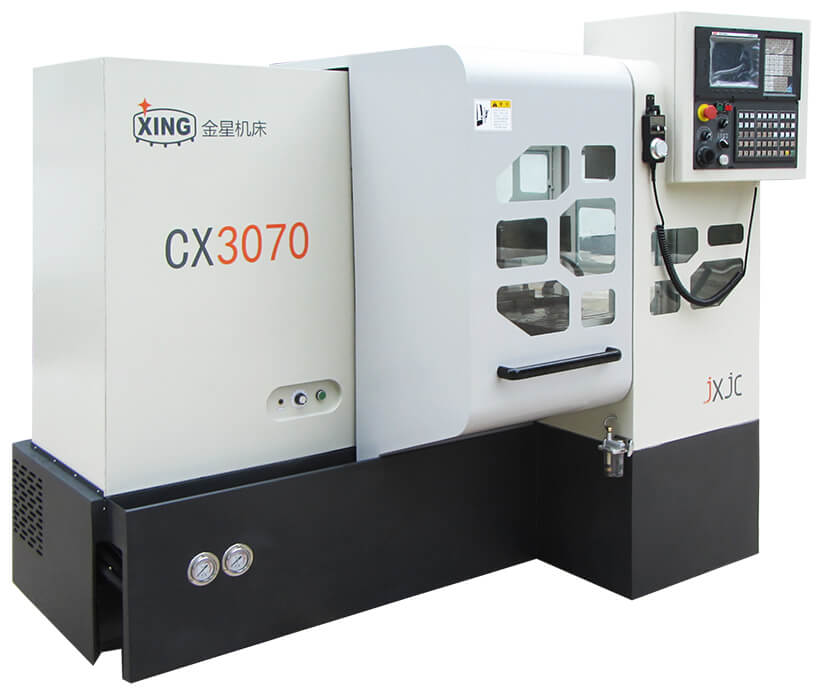

CX3070盤類車銑復合機床結構合理,機電一體化設計,整體造型美觀,操作、維修方便,加工性能廣泛。適用于有色金屬、黑色金屬及非金屬零件的加工。本車銑復合機床能完成圓柱、圓錐、階梯軸、端面、鏜孔、切槽、螺紋、圓弧面等車削加工,完成車削功能的同時可以進行銑削,車銑復合在一起,極大的減少了工序、裝夾時間??蓮V泛用于機械儀器儀表、摩托車、燃器具、輕工和電氣等行業作單件、小批量或批量生產。
本機床通過數控系統控制驅動器、電機、變頻器,實現主軸無級變速、正反轉和縱橫向進給的二軸聯動,以及換刀等功能,從而實現各種功能的切削加工。加工零件前,應先按零件圖選擇合適的工藝進行編程,并將程序輸入系統,經過對刀后,便可進行試切削。
特別適用于盤類工件車銑復合加工,X向行程大。
1、整體式床身 整體式床身采用整體結構鑄件 ,經時效處理,剛性強,穩定性好。底座箱分為左中右三部分,左側裝主電機;電機安裝在調節板上,調節電機高度,便可調節皮帶的張緊力。右后側安裝冷卻泵和切削液箱。
2、本機床的前防護罩為移動式(推拉門),適用于數控車削安全加工;后防護罩左面配置強電部分,內置驅動器和變頻器。
3、縱向進給機構 縱向進給機構安裝在床頭箱的下面,采用直連形式,通過固定在滑板上的絲母座,使滑板實現縱向移動。絲桿的預緊是通過拼緊螺母來實現,從而提高絲桿的拉壓剛度,滾珠絲桿與螺母采用零間隙配合。使用過程中,若出現絲桿軸向竄動現象,可調整拼緊螺母來消除間隙。
4、橫向進給機構 橫向進給機構也采用直連形式,通過螺母座帶動工作臺實現橫向移動。值得注意的是,橫向進給機構采用固定在工作臺上的絲母調整塊進行調節,調節方便可靠,大大提高了橫向進給機構調節的效率。
5、兩軸均采用直線滾動導軌,無間隙傳動,剛性好、精度高;在長橫滑板上布置有多組固定刀夾,可實現多工序一次加工,精度高。
6、床頭箱 本機床床頭箱內部設計為單一主軸結構,主軸前支承采用一個7020AC/P5角接觸球軸承和一個7020AC/DT/P5成對雙聯角接觸球軸承;后支承采用一個7018AC/BD/P5成對雙聯角接觸球軸承,加上合理的支承距離組成典型的高速、高剛性、精密主軸系統,這也就是本機床加工時,如選擇合理的切削用量、高性能刀具能達到以車代磨的關鍵所在。前后軸承的徑向間隙借螺母進行調整,軸承裝配時均已加好3號白色特種潤滑脂,保證在使用期間具有良好的潤滑性能,一般正常使用期間不再加潤滑脂。主軸采用交流伺服電機驅動,可實現無級變速以及恒線速切削和高速切削;標準型配備液壓動力卡盤,裝夾工件方便、工作可靠。

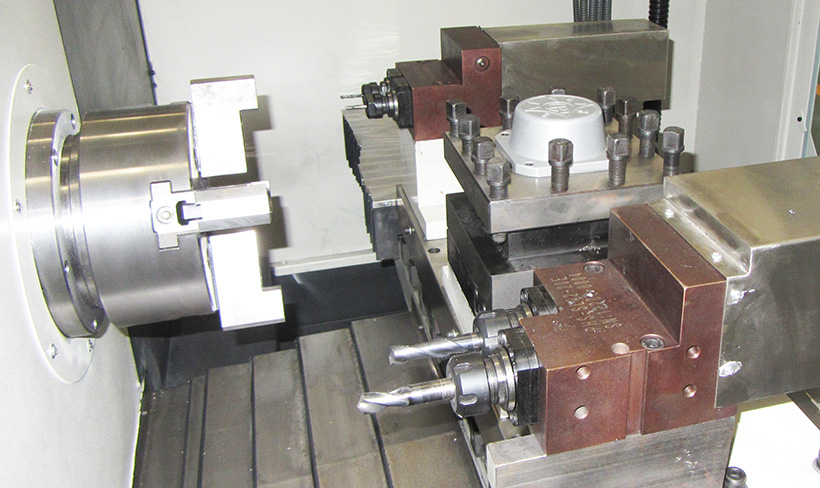

7、本機床采用臺灣高精密動力銑頭,精度高、噪音低,能承受批量銑削要求。階梯式銑頭為重型動力頭,可以最大鉆孔直徑為φ16,最大攻絲直徑為M10,并聯式銑頭最大鉆孔直徑為φ13,最大攻絲直徑為M8。
參 數 | CX3070 |
床身上最大回轉直徑 | 300mm |
最大工件長度 | 200mm |
主軸轉速范圍 | 100-2500 r/min |
主軸通孔直徑 | 52mm |
主軸錐孔錐度 | 莫氏6號 |
最大縱向行程 | 700mm |
最大橫向行程 | 200mm |
快速移動速度 | X:12 Z:12m/min |
電機功率 | 5.5KW(伺服) |
凈重/毛重 | 1800 Kg |
外形尺寸(長寬高) | 1800*2000*1680mm |
山東臨沂金星機床有限公司原臨沂機床廠,創建于1965年,是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業,具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力,企業通過ISO9001國際質量體系認證,享有自營進出口經營權,為國家級專精特新小巨人企業、中國專利山東明星企業,擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗,在通用數控機床基礎上重新設計、工序集成,設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
歡迎來電咨詢,售前工程師將竭誠為您服務。
